迄今为止最全的转轮除湿机选型流程（四）：回风状态点的确定

在前面几篇文章中普瑞泰除湿小编就转轮除湿的选型流程作了详细的讲解，从选型前期准备到风量的确定再到出风点状态确定，这篇我们接着介绍：回风状态点的确定。

在第一篇文章中我们介绍到，转轮除湿机有几种回风方式：一次回风、二次回风以及全新风（全循环）这几种方式，我们根据这些情况尝试着探讨一下回风状态点的温湿度计算。

混风点温度计算：

出去全新风和全循环这两种特殊情况外，回风状态点的计算必须要考虑混风的计算。混风计算通常有两种计算方式：方法A、借助焓湿图，先要知道新、回风的比Gb/Ga，在焓湿图上表示出新、回风两状态点A、B，连接AB，混合空气C在直线上，然后按照Gb/Ga，注意是Gb/Ga，的比例分割出AC、CB两条线段就可以求出C的状态。方法B、已知A、B两点温度、含水量和新、回风的比Gb/Ga。混风温度=新风温度*Ga/（Ga+Gb）+回风温度Gb/（Ga+Gb）、混风含水量=新风含水量*Ga/（Ga+Gb）+回风含水量Gb/（Ga+Gb）。两种方法都可行，但是第二种方法相对方便一些，不需要焓湿图等作图工具，误差也小一点。有了温度和含水量，再通过计算软件得出混风状态点的温湿度。

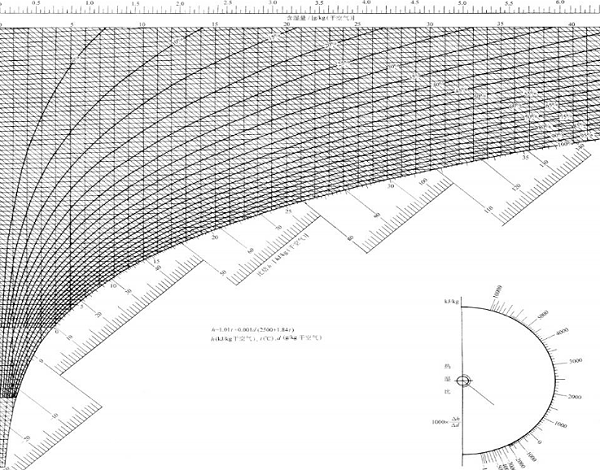

焓湿图

搞清楚了混风状态点的计算方法，我们结合实例计算一个两次回风的各个状态点的温湿度参数。

转轮除湿机运行过程分析：

取外界新风状态A：800m³/ h、30℃、85%RH、29.3g/kg

新风需经过初效，作用是确保干燥间洁净且保证除湿设备内部零部件干净，再经过表冷段降温，表冷温度视客户要求而定，案例中状态点B：800m³/ h、12℃、95%RH、8.29g/kg

混风段根据上面的计算方法得出状态点C：4000m³/ h、20.8℃、35%RH、4.7g/kg

因为转轮的特性，进转轮前需再一次表冷降温，状态点D：4000m³/ h、12℃、54.2%RH、4.7g/kg

经过转轮后，得出状态点E：4000m³/ h、35℃、4%RH、1.4g/kg

混风状态点F：8000m³/ h、28.5℃、9.6%RH、2.3g/kg

后表冷段（也叫调温段）状态点G：8000m³/ h、17℃、19%RH、23g/kg

计算干燥间允许的产湿、产热量，确定方案无误：

干燥间允许产湿热量：

8000×1.2×（3.26-2.3）=9216g/h

干燥间允许产热量：

8000×1.2×1.01×（22-17）/3600=13.46kw

根据上一篇文章可知，此方法完全满足客户要求！

文章由普瑞泰除湿编辑发布，以上内容是个人经验所得，欢迎大家一起探讨！
